碎石生產線流程圖和現場實拍

簡易碎石生產線流程圖

簡易型碎石生產線如下圖所示，這條生產線只配置一臺圓錐破碎機和振動篩作為核心設備。配套設備有振動給料機皮帶輸送機，這種生產線一般原料直徑不是很大，因為太大的原料不能直接進入圓錐破，圓錐破的進料口不是太大。所以一臺圓錐破就可以完成了。再配置振動篩就可以把破碎后的混合料篩分成不同的石子。太大的原料可以再返回破碎機再次粉碎。

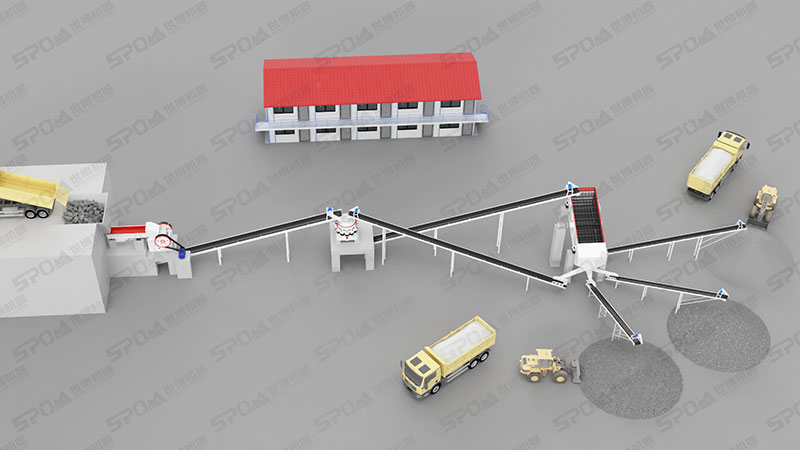

簡易型破碎生產線

中型破碎生產線

這條破碎生產線比上面那條破碎生產線流程多了一臺顎式破碎機，原因就是這條流程是為了破碎那些直徑更大的原料設計的，顎式破碎機可以破碎更大的原料，進料口更大，而且軟料硬料都不在話下，經過顎破粗碎一次之后，再由圓錐破碎機再碎一次，然后再送到了振動篩進行篩分。把合格的石料篩出來就是成品了。

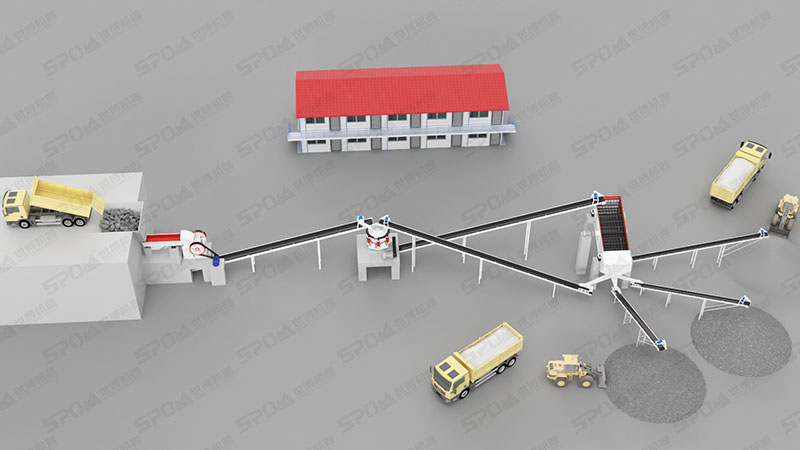

中型破碎生產線

碎石制砂生產線流程圖

碎石制砂生產線如下圖，可以把原料大石頭一步一步的粉碎，然后再打成沙子的整個流程。在破碎生產線的基礎上，增加制砂機，洗砂機就可以實現。振動篩的作用是把成品沙子篩出來，然后流進洗砂機進行清洗。把50mm以下的石子篩出來送進制砂機進行打沙。更大的顆粒篩出來送到圓錐破進行再次粉碎。

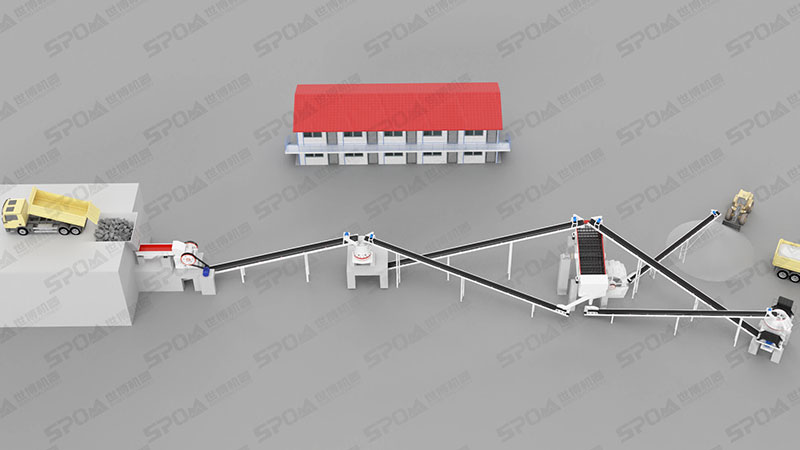

碎石制砂生產線

碎石生產流程現場實拍

這條破碎和平線就是典型的碎石生產線，我們可以看到它配置有顎式破碎機和圓錐破碎機，再加上振動篩，可以用來生產各種規格的石子，主要控制在圓錐破碎機的出料口和振動篩網的細度。

[[video=yzpsjsp]]

碎石生產流程現場實拍
